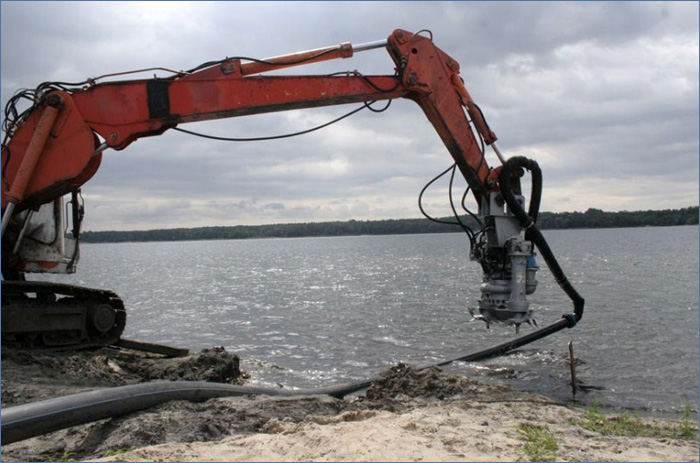

Насосы DRAGFLOW (HY35, HY50, HY85, HY85/160, HY300, HY400) c гидравлическим приводом находят успешное применение при использовании совместно с экскаватором. Насос DRAGFLOW вместе с гидроэкскаваторами («гидрофрезами»), закрепленный на стреле экскаватора запитывается непосредственно от системы гидравлики экскаватора и обеспечивает эффективное перекачивание вязких смесей в тех случаях, когда применение земснаряда невозможно.
Пример на Видео: показан пример работы насоса HY85 как с двумя гидрорыхлителями EXРН20, так и без них. Обратите внимание на консистенцию перекачиваемого материала, которая позволяет судить возможностях насоса.

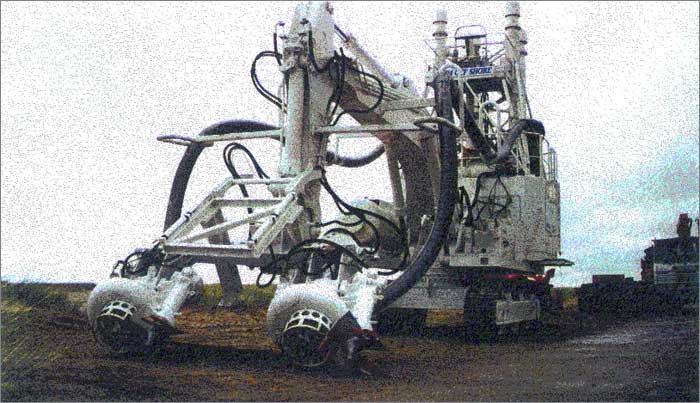

Гидравлические экскаваторы («гидрофрезы») крепятся к насосу с двух сторон при помощи боковых крепежных рам, а сам насос DRAGFLOW жестко крепится на стреле экскаватора с помощью специальной металлической рамы.
Размещение на плавучем понтоне.
Эффективность работы насосов DRAGFLOW совместно с экскаватором можно увеличить, если разместить экскаватор на плавучем понтоне. Такое решение по своим характеристикам уже приближается к земснаряду (см. фото)

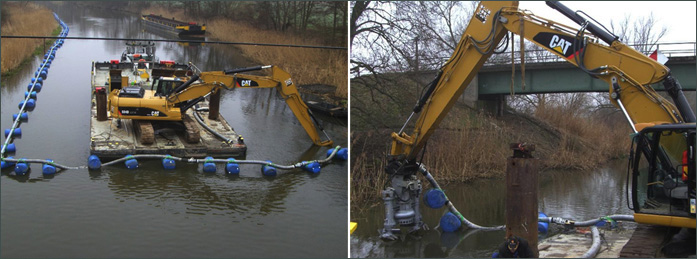

Пример на Видео: Восточная Германия, Канал. Отложения песка, извести и гравия значительно понизили глубину воды канала. Необходима быстрая выемка грунта, чтобы открыть канал для навигации. Заказчик использовал экскаватор CAT 324D и плавучий понтон. Было найдено решение, которое позволило бы избежать использование грузовиков, сэкономить время и сократить эксплуатационные расходы. Насос Dragflow HY85 вместе с двумя гидрорыхлителями EXHY20 прикрепленный к стреле экскаватора CATERPILLAR обеспечил дальность рефулирования пульпы на 400 метров с содержанием твердой составляющей более чем 100 м3/час. Задача была успешно решена.
Пример на Видео: Разработка песчаного карьера для добычи намывного песка с помощью земснаряда:
Экскаватор на понтоне + насос Dragflow HY85+2EXHY20
Опция
Удлинение стрелы экскаватора за счёт добавления вертикальной секции позволяет увеличить глубину разработки грунта по сравнению со стандартным решением ещё на 5-7 метров (см. фото)
Комплект оборудования = Один насос + Один гидроэкскаватор, согласуется с мощностью собственной системы гидравлического питания на экскаваторе CAT 330B.
Опция для земснаряда Watermaster
Размещение насоса DRAGFLOW на стреле земснаряда Watermaster позволяет улучшить его рабочие характеристики при работе с вязкими грунтами.
Пример на Видео:

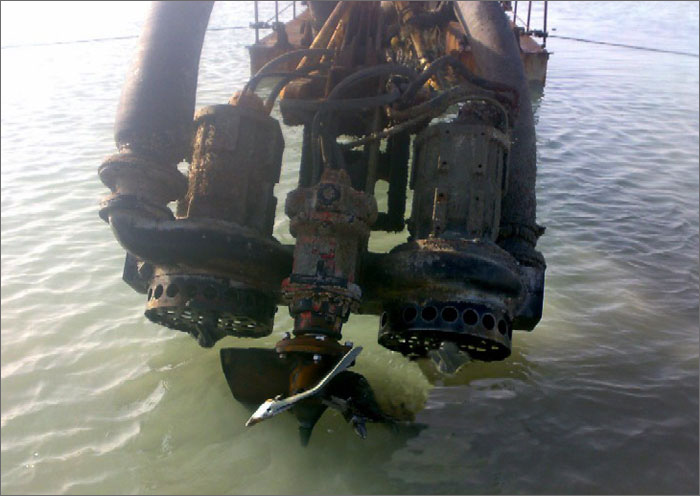

Вариант размещения: Два насоса + Один гидроэкскаватор
